标准薄型油缸

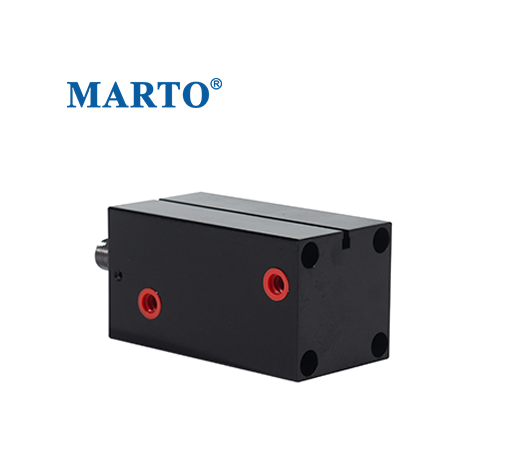

标准薄型油缸

1、本系列轴心采用S45C钢棒，表面经镀硬铬，研磨达镜面光度，具有刚性强，耐磨耗以及耐腐蚀等特点。


2、外表设计轻巧坚固。


3、油压缸内壁经特殊加工处理，表面光滑，增长使用寿命。


4、节省安装空间，油缸总长度约等于同缸径同行程拉杆油缸的1/2。


5、适用于模具，加工治具或安装空间受到限制的机械场合。



0.00
0.00


1、本系列轴心采用S45C钢棒，表面经镀硬铬，研磨达镜面光度，具有刚性强，耐磨耗以及耐腐蚀等特点。


2、外表设计轻巧坚固。


3、油压缸内壁经特殊加工处理，表面光滑，增长使用寿命。


4、节省安装空间，油缸总长度约等于同缸径同行程拉杆油缸的1/2。


5、适用于模具，加工治具或安装空间受到限制的机械场合。



产品选型

油缸种类

空白:基本型

D:双轴型

E:可调行程型

Q:径向型

F:油路板型

FC:前端进油

RC:后端进油

油缸内径(mm)

φ20，φ25，φ32，φ40，φ50，φ63，φ80，φ100，φ125

油缸行程(mm)

5，10，15，20，25，30，35，40，45，50，.....，80

轴牙型式

空白：内牙，E：外牙

安装方式

空白:基本型 ，AJ：可调型+数值

油封材质

空白:NBR/TPU      J1 : FPM(耐高温200°c)           J2∶其他

产品尺寸


备注：我们是生产厂家，尺寸可根据要求定制更改



内径记号

内牙

外牙

MM

W

EE

Y

PL

FB

FG

BT

F

E

B

P

D

C

N

A1

KK1

A2

KK2

25

12

M10×1.5

20

M10×1.5

14

8

PT1/8

23

10

5.5

9.5

5.5

36

50

46

54

13

6

-

32

15

M12×1.75

25

M16×1.5

20

10

PT1/4

23

10.5

7

11

7

47

62

55

65

17

8

10

40

20

M16×2.0

30

M20×1.5

25

10

PT1/4

28

11

9

14

9

52

70

56

66

22

8

10

50

24

M20×2.5

35

M24×1.5

30

11

PT1/4

29.5

11

11

18

11

58

80

61

72

27

8

10

63

33

M27×3.0

45

M30×1.5

35

13

PT1/4

31

16

14

20

13

69

94

71

84

32

10

10

80

33

M30×3.5

55

M36×1.5

45

17

PT3/8

35

18

16

23

15

86

114

82

99

41

14

15

100

40

M36×4.0

70

M48×1.5

56

17

PT3/8

39

16

18

26

18

102

134

89

106

50

14

15
